안녕하세요. 이번 포스팅은 MSI B450M 박격포 MAX 메인보드에 오버크 록 하는 방법입니다.

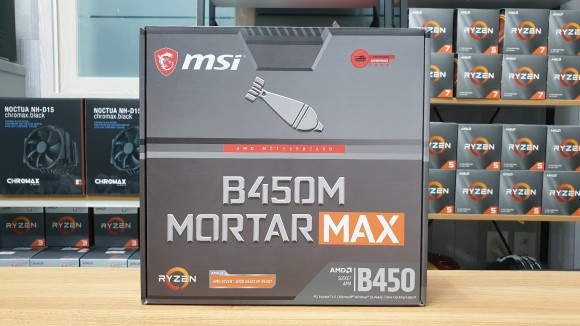

MSI B450M 박격포 맥스입니다기존 B450M 박격포에서 리비전된 모델이지만 방열판의 색상차이와 바이오스의 롬 용량 변경 등 사소한 업그레이드가 이루어진 제품입니다.그래도 라이젠 3600과 3700X의 호환성이 좋기 때문에 인기 있는 메인 보드입니다.
PBO 설정 방법
PBO는 Precision Boost O verdrive 의약자로, 간단히 말하면 자동 오버클럭 기능입니다.수동 오버클럭처럼 높은 클럭을 유지하는 것이 목적이 아니라 가변 CPU클럭으로 필요에 따라 속도 조절을 할 수 있습니다.

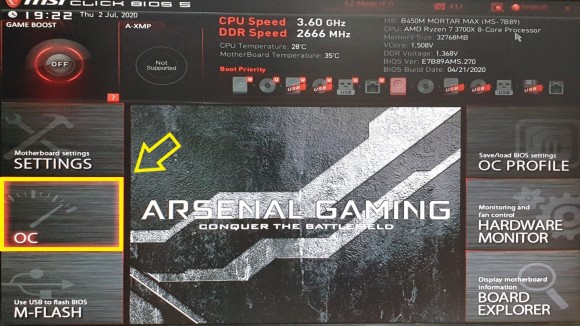

컴퓨터를 부팅하고 바로 DEL키나 F2키를 번갈아 연타해 주시면 바이오스로 진입하게 됩니다.위 화면과 다른 경우는 F7 을 눌러 주세요.왼쪽 OC 메뉴를 선택합니다.

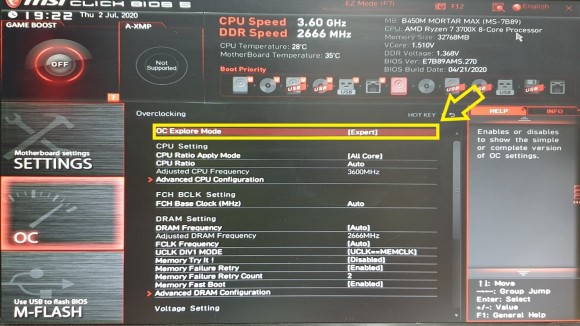

OC 메뉴에서 OC Explore M ode를 선택하여 Expert로 변경합니다.

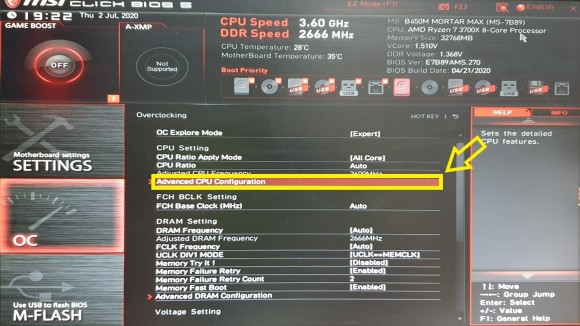

Advanced CPU Configurati on 을 선택

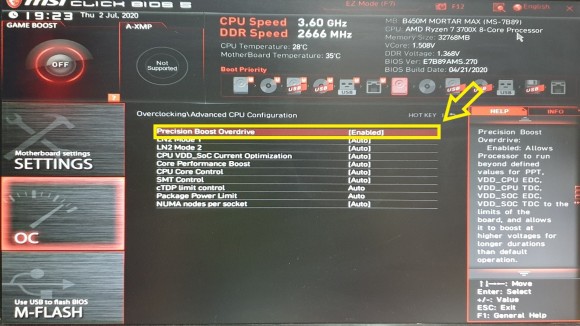

Precision Boost Overdrive를 Enabled로 변경합니다.

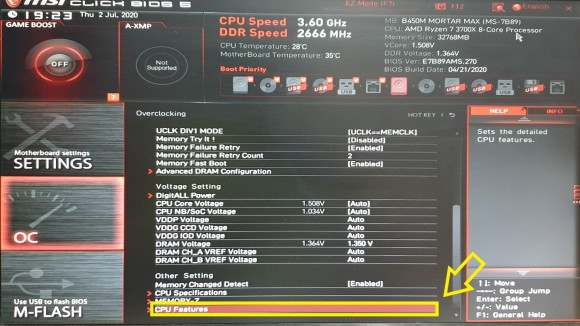

ECS 키를 눌러 상위 메뉴에서 CPU Features를 선택합니다.

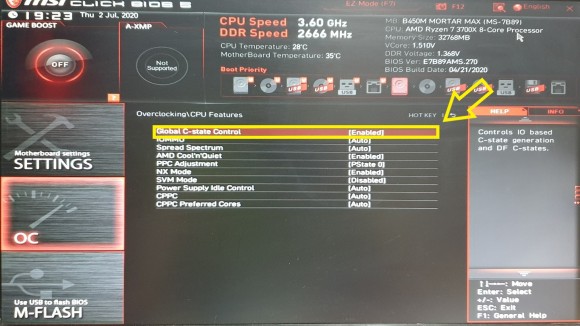

Global C-state Control을 선택하여 Enabled로 변경

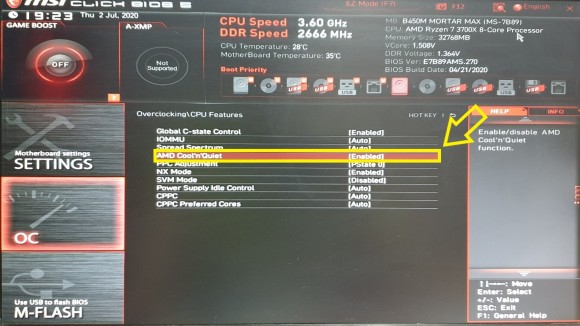

AMD Cool’n’Quied를 선택하고 Enabled로 변경합니다.
PBO 설정 시 Global C-state Control과 AMD Coll’n’Quied 설정은 Enabled로 하는 것이 일반적이지만, PBO 설정이 잘 되지 않거나 수동으로 오버하는 경우에는 Disabled를 선택하면 됩니다.
램오버 설정 방법
OC 메뉴에서 DRAM Free n cy를 선택하고 DDR4-3200을 선택합니다.

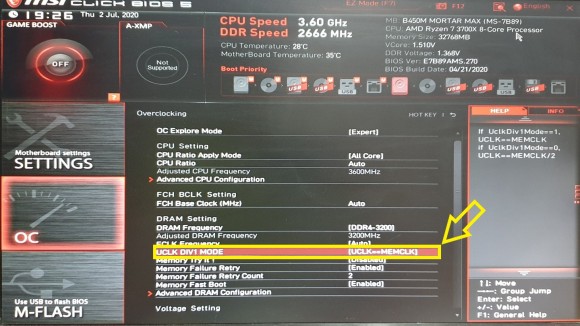

UCLK DIV1MODE를 클릭합니다.메모리와 컨트롤러의 동기 옵션으로서 UCLK==MEMCLK 를 선택합니다.

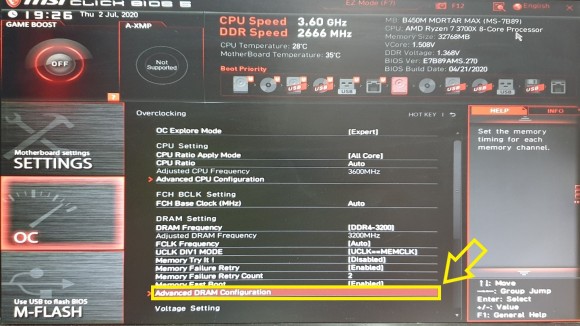

Advanced DRAM Configuction을 선택합니다.
Main Timing Configuration 메뉴에서 램 타이밍 설정을 합니다.
(국민오버세팅법)
상기의 설정 방법은, 16 GB*2EA를 기준으로 18 – 22 – 22 – 44 로 설정합니다.
8GB * 2EA의 경우, 16 – 18 – 18 – 40 으로 설정합니다.
ECS를 눌러 상위 메뉴로 빠져나와 DRAM Voltage 메뉴에서 1.35V를 입력합니다.F10 을 눌러 저장했다가 재기동해 주세요. (16GB * 2EA 때는 1.36V 입력)

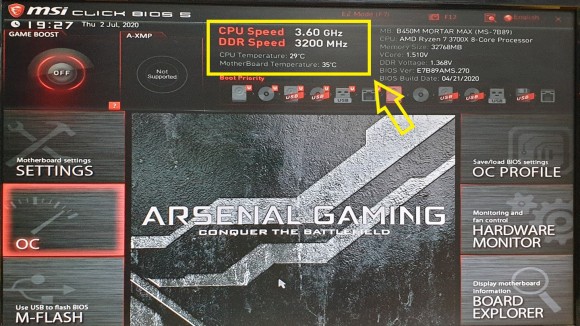

바이오스에 진입하면 메모리 속도가 기본 2666MHz 에서 3200MHz 로 오버클럭 되고 있습니다.

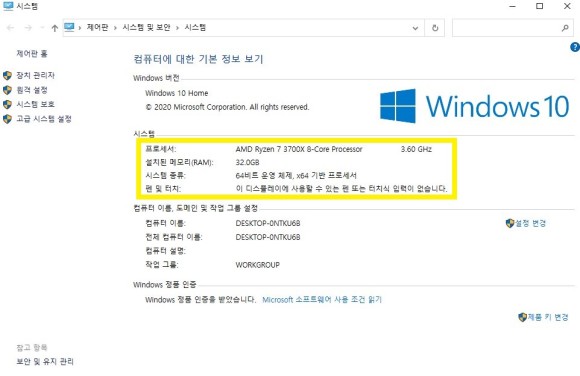

윈도의 시스템 정보에서는 3700X 의 경우 3.6 GHz 의 베이스 클럭을 가지고 있습니다.

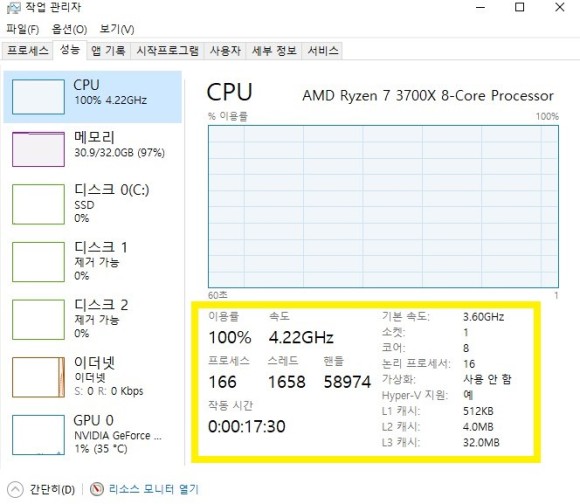

CPU 부하 테스트 프로그램을 이용하여 속도를 확인하였습니다.CPU클럭은 4.22GHz까지 나오네요.

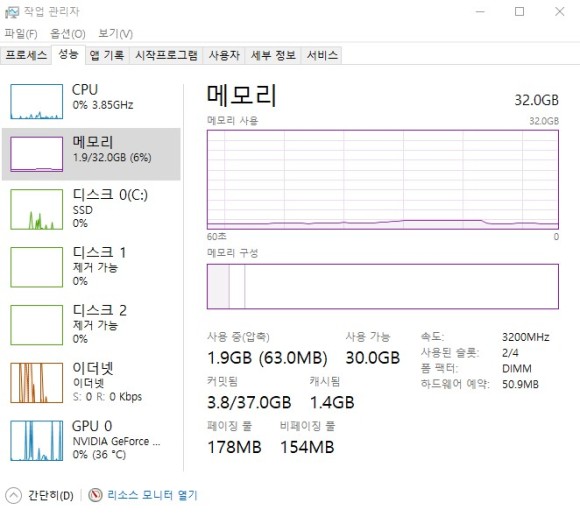

RAM 부하테스트 프로그램을 기동해서 확인했더니 3200MHz 클락으로 동작하고 있습니다.
CPU의 사용률이 높지 않을 때는 클락이 3.85GHz까지 떨어지게 되는 것이군요.
PBO 설정의 장점은 CPU의 자동 클럭으로 높은 클럭을 요구하는 게임이나 프로그램 사용 시 빠르게 작동하며, 반대로 웹서핑 등 단순 작업 시 클럭을 낮춰 발열과 전력 소모를 줄여줍니다.
라이젠3700×3600을 사용하는 사용자라면 위의 방법을 참고하여 오버클럭을 하면 성능향상에 도움이 될 것입니다.
